Name: 20V Tekrarlanan Zirve Ters Voltaj SS12A Schottky Bariyer Diyot SMA Paketi
Brand: SOCAY
SKU: SS12A
Rating: 4.7 (181 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Bileşen Adı: Schottky Bariyer Diyot

Paket Türü: DO-214AC(SMA)

VRRM: 20V

VRMS: 14V

VDC: 20V

IF ((AV): 1 A

IFSM: 40A

dv/dt: 10000V/μs

Temel bilgiler

Menşe yeri: Shenzhen, Guangdong, Çin

Marka adı: SOCAY

Sertifika: REACH,RoHS,ISO

Model numarası: SS12A

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

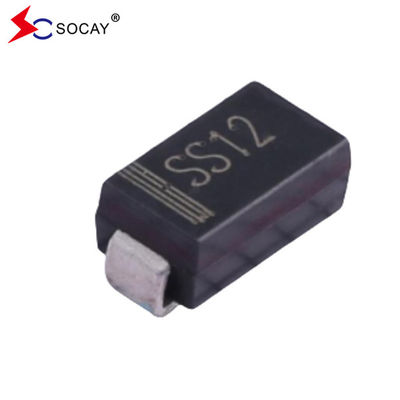

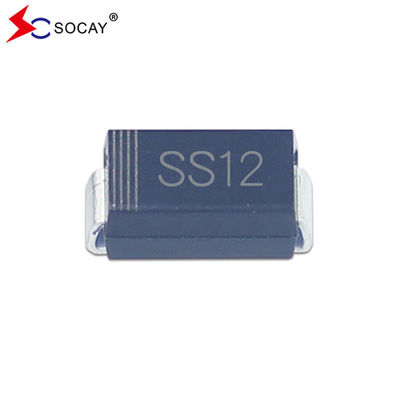

Fotoğraf Galerisi

20V Tekrarlanan Zirve Ters Voltaj SS12A Schottky Bariyer Diyot SMA Paketi

Ürün Açıklaması

20V Tekrarlanan Zirve Ters Voltaj SS12A Schottky Bariyer Diyot SMA Paketi

Schottky Bariyer Diyot DATASHEET:SS12A~SS120A ((SMA)_v2211.1.pdf

Schottky Bariyer Diyot Özellikleri:

Düşük profilli paket
Otomatik yerleştirme için ideal
Ultra hızlı ters geri kazanma süresi
Düşük güç kaybı, yüksek verimlilik
Düşük ileri gerilim düşüşü
Yüksek dalgalanma kapasitesi
Yüksek sıcaklıkta kaynak:
Terminallerde 260°C/10 saniye

RoHS 2002/95/1 ve WEEE 2002/96/EC'ye uygun bileşen

Schottky Bariyer Diyot Mekanik Verileri:

Çanta: JEDEC DO-214AC kalıp plastik
Terminaller: J-STD-002B ve JESD22-B102D'ye göre lehimlenebilir, lehimlenebilir
Kutupluk: Lazer bandı katot ucunu gösterir

Schottky Bariyer Diyotunun Ana Değerlendirmeleri ve Özellikleri:

Ben..._{F ((AV)}	1.0A
V_RRM	20 V'den 200 V'ye kadar
Ben..._FSM	40A
V_F	0.50V, 0.55V, 0.70V, 0.85V,0.95V
T_{J Max.}	125°C

Schottky Bariyer Diyotunun En Yüksek Dereceleri ve Isı Karakteristikleri (T_A= 25°C, aksi belirtilmedikçe):

Parçalar	Simge	SS12A	SS13A	SS14A	SS15A	SS16A	SS18A	SS110A	SS115A	SS120A	Birim
Maksimum tekrarlayan zirve ters voltaj	V_RRM	20	30	40	50	60	80	100	150	200	V
Maksimum RMS voltajı	V_RMS	14	21	28	35	42	56	70	105	140	V
Maksimum DC Bloklama voltajı	V_DC	20	30	40	50	60	80	100	150	200	V
Maksimum ortalama ileri Düzleştirilmiş akım	Ben..._F_(AV)	1									A
En yüksek ileri dalgalanma akımı 8.3ms tek yarı sinüs dalgası Adlık yükün üzerine yerleştirilmiş	Ben..._FSM	40									A
Voltaj değişim hızı (V derecesi)_R)	dv/dt	10000									V/μs
Termal direnci Kurşunla bağlantı⁽¹⁾	R_θJL	35									°C/W
Çalışma bağlantısı ve depolama sıcaklık aralığı	T_JT_STG	65'ten +125'e kadar									°C
Not 1: 0.2 x 0.2 ′′ (5.0 x 5.0 mm) bakır yastık alanları olan PCB'ye monte edilmiştir.

Schottky Bariyer Diyotunun Elektriksel Özellikleri (T)_A= 25°C, aksi belirtilmedikçe):

Parçalar	Test koşulları		Simge	SS12A	SS13A~ SS14A	SS15A~ SS16A	SS18A~ SS110A	SS115A~ SS120A	Birim
Anlık ileri gerilim	IF=1.0A(2)		VF	0.50	0.55	0.70	0.85	0.95	V
Ters akım	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Not 2: Darbe testi: 300μs darbe genişliği,% 1 çalışma döngüsü.

Schottky Bariyer Diyot SS12A Diyot Boyutları:

20V Tekrarlanan Zirve Ters Voltaj SS12A Schottky Bariyer Diyot SMA Paketi 0

Schottky Bariyer Diyot SS12A Bildirim:

Ürün genel elektronik uygulamalarda kullanılmak üzere tasarlanmıştır.
Ürün, değerlerden daha az çalıştırılmalıdır; aşılırsa kalıcı hasara neden olabilir veya gizli arıza mekanizmaları getirebilir.
Mutlak maksimum değerler nominal değerlerdir ve çalışma sırasında aşılmamalıdır.

Ben..._{F ((AV)}En kötü ihtimalle akımın % 80'i geçmemesini öneriyoruz.

Ben..._FSM: Bu değer, tekrarlanmayan zirve akımını belirtir. Bu sadece cihazın ömrü boyunca genel olarak normal olmayan bir işletim için uygulanır.

T_J: Yüksek güvenilirliği sağlamak için bir cihaz kullanırken bu derecelendirmeyi düşürün._J100°C'nin altında.

20V Tekrarlanan Zirve Ters Voltaj SS12A Schottky Bariyer Diyot SMA Paketi 1
