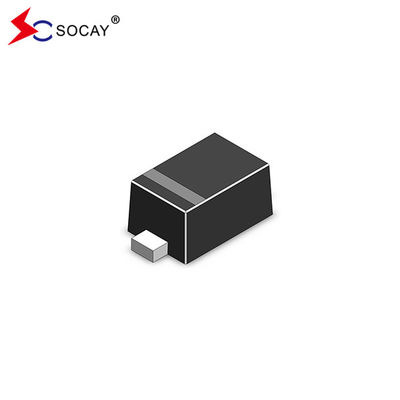

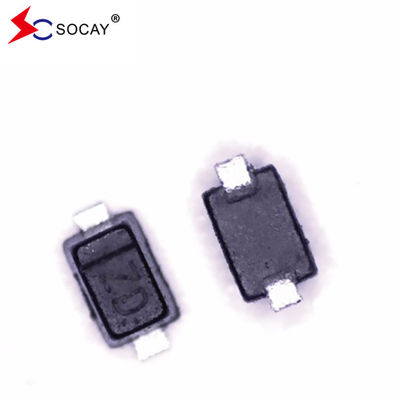

SOCAY Orijinal Fabrika ESD Koruma Diyodu SE12D5V11GW Düşük Bağlama Voltajı 25V
ESD Koruma Diyot DATASHEET:SE12D5V11GW_v2108.1.pdf
ESD Koruma DiyoduÖzellikleri:
ESD Koruma DiyoduUygulamalar:
ESD Koruma DiyoduMekanik özellikleri:
ESD Koruma Diyodu Pin Yapılandırması:
ESD Koruma DiyoduMutlak Maksimum Reytingler (T)A=25°C, aksi belirtilmedikçe):
Simge | Parametreler | Değer | Birimler | |
TL | Kurşun Lehimleme Sıcaklığı | 260 (10 saniye) | oC | |
TSTG | Depolama sıcaklık aralığı | -55 ile +150 arasında | oC | |
TOP | Çalışma sıcaklık aralığı | -55 ile +150 arasında | oC | |
IEC61000-4-2 (ESD) | Hava boşaltması | ±30 | KV | |
IEC61000-4-2 (ESD) | İletişim Sertifikası | ±30 | ||
IEC61000-4-4 (EFT) | 40 | A |
IV-V eğri özellikleri:
Simge | Parametreler |
Ben...PP | Maksimum ters en yüksek atım akımı |
VC | Sıkıştırma Voltajı @ IPP |
VRWM | Çalışma zirve ters voltajı |
Ben...R | Maksimum ters sızıntı Akım @ VRWM |
Ben...T | Sınav akımı |
VB | Çökme Voltajı @ IT |
Ben...F | İleri akım |
VF | İleri Voltaj @IF |
C | Maksimum Kapasitans @VR=0V & f=1MHz |
ESD Koruma DiyoduElektriksel özellikler (AB = 25°C, aksi belirtilmedikçe):
SimgeBen... | Koşullar | Min. | Tip | En fazla. | Birim |
VRWM | --- | --- | --- | 12.0 | V |
VBR | Ben...T= 1 mA | 14.1 | --- | --- | V |
Ben...R | VR=12V | --- | --- | 0.1 | μA |
VC | Ben...PP=5.0A, tp = 8/20μs | --- | --- | 25.0 | V |
CJ | VR= 0V, f = 1MHz | --- | 55.0 | --- | pF |
ElektrikliKarakteristiksEğimler:
Şekil 1. 8/20μs Darbeler Dalga Formu
Şekil 2.P8KV'lik ositif temasIEC 61000-4-2
İncir3. Negatif 8KV temasIEC 61000-4-2
SOD-523 Paket Şeması ve Boyutları:
Simge | Millimetre | Inç | ||||
- Min. | - Hayır. | - Max. - Hayır. | - Min. | - Hayır. | - Max. - Hayır. | |
A | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
B | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
C | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
D | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
J | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
K | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
