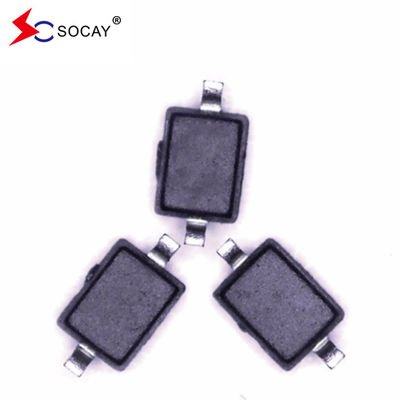

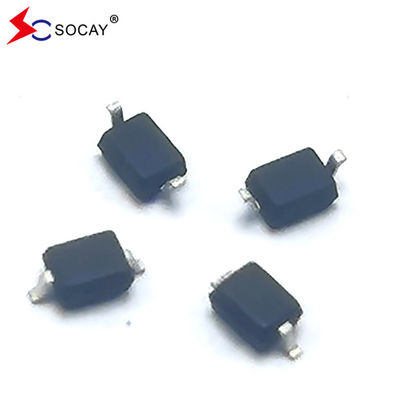

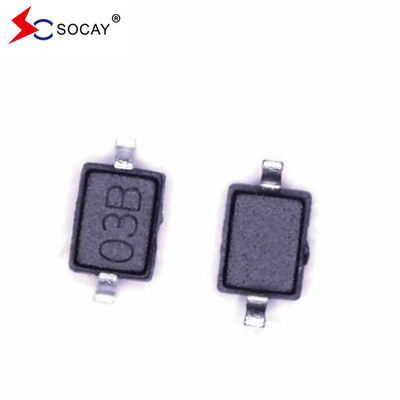

3.3V ESD Koruma Diyot SE03D3D01GW ESD Koruması İçin Geçici Voltaj Baskılayıcıları
ESD Koruma DiyoduVeritabanı:SE03D3D01GW_v2204.1.pdf
ESD Koruma DiyoduÖzellikleri:
Yanıt süresi <1ns
ESD Koruma DiyoduUygulamalar:
USB Arayüzü
ESD Koruma DiyoduMekanik özellikleri:
ESD Koruma Diyodu Pin Yapılandırması:
ESD Koruma DiyoduMutlak Maksimum Reytingler (T)A=25°C, aksi belirtilmedikçe):
Parametreler | Simge | Değer | Birimler |
IEC 61000−4−2'ye göre ESD (Hava) | VESD | ±25 | KV |
Çalışma sıcaklık aralığı | TJ | -55 ~ +150 | °C |
Depolama sıcaklık aralığı | TSTG | -55 ~ +150 | °C |
Kurşun Güneşleme Sıcağı | TL | 260 | °C |
ESD Koruma DiyoduElektriksel özellikler (AB = 25°C, aksi belirtilmedikçe):
Bölüm Numarası | VRWM (V) (Max) | VB (V) (Min) | İT (mA) | VC @ 1A (V) (Max) | VC (V) | IR (μA) (Max) | CJ (pF) (Tip) | |
(Max) | (@A) | |||||||
SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
ElektrikliKarakteristiksEğimler:
Şekil 1. Nabız Dalga Forması
İncir2.Tekrarlanmayan Zirve Nabız Gücü vs Nabız Zamanı
İncir3. Güç azaltma eğrisi
İncir4.Bağlantı Kapasitesi vs.Ters gerilim.

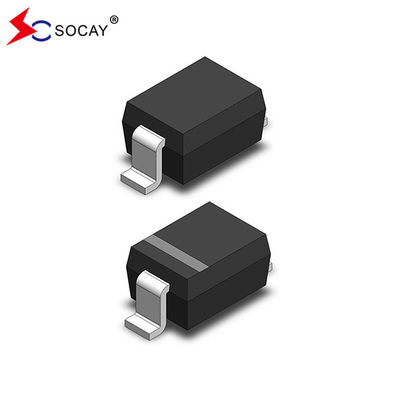

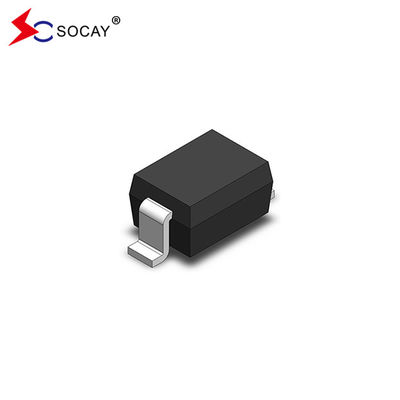

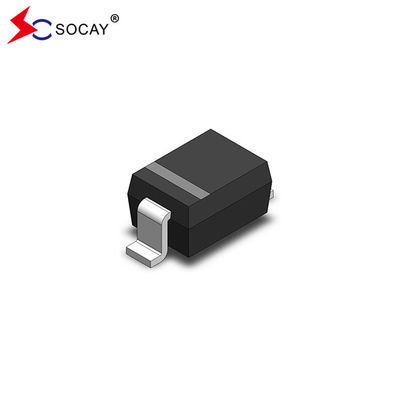

SOD-323 Paket Şeması ve Boyutları:
Simge | Boyutlar Milimetre | |
- Min. | - Max. - Hayır. | |
A | - Hayır. | 1.00 |
A1 | 0.00 | 0.10 |
A2 | 0.80 | 0.90 |
b | 0.25 | 0.35 |
c | 0.08 | 0.15 |
D | 1.20 | 1.40 |
E | 1.60 | 1.80 |
E1 | 2.50 | 2.70 |
e | 1.80 | 2.04 |
L | 0.475 REF | |
L1 | 0.25 | 0.40 |
θ | 0° | 8° |
