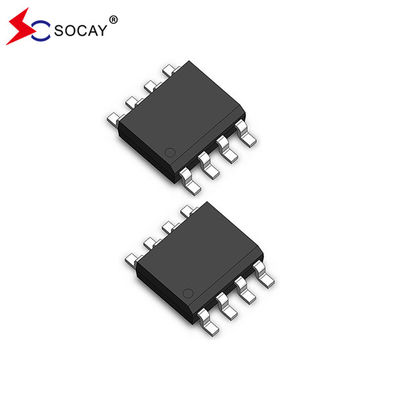

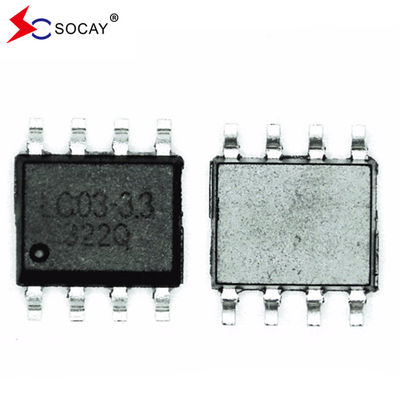

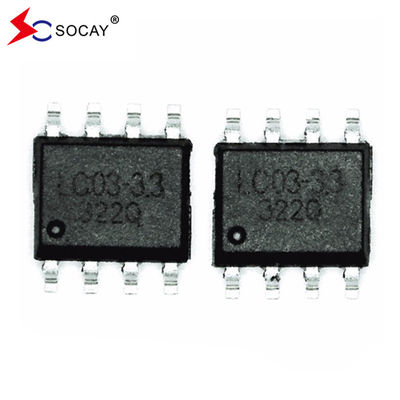

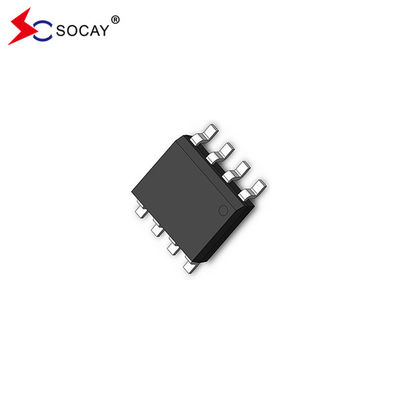

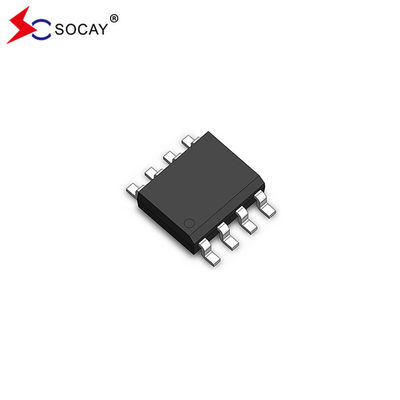

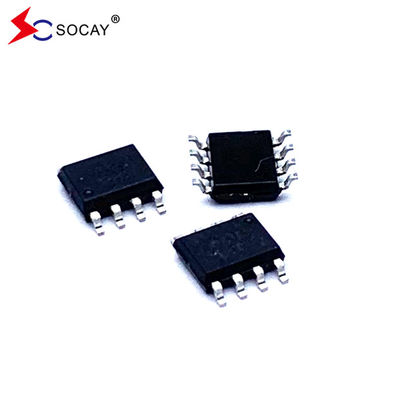

MSOP-8 Paketi ESD Dizileri SE02P8M14HA Ultra Düşük Kapasite 1.5pF @ 3.0V (Tipik) ESD Aşırı Koruma
ESD Dizileri DATASHEET:SE02P8M14HA_v2207.1.pdf
ESD Dizileri Özellikleri:
Düşük çalışma ve sıkıştırma voltajı
ESD Arrays Uygulamalar:
ESD Arrays Mekanik Özellikleri:
ESD Dizileri Fonksiyonel Şekil:
ESD Dizileri Mutlak En Yüksek Sıralamalar (T)A=25°C, aksi belirtilmedikçe):
Simge | Parametreler | Değer | Birimler |
VESD |
IEC 61000-4-2 (Hava) uyarınca ESD IEC 61000-4-2'ye göre ESD (Bağlantı) |
±30 ±30 |
KV |
Topla | Çalışma sıcaklığı | -55'ten +125'e kadar. | °C |
TSTG | Depolama sıcaklığı | -55 ile +150 arasında. | °C |
TLST | Kurşun Lehimleme Sıcaklığı | 260 ((10 saniye) | °C |
IV-V eğri özellikleri:
Simge | Parametreler |
VRWM | Nominal Ters Çalışma Voltajı |
IR | Ters Sızıntı Akımı @ VRWM |
Vt1 | Çıkartma Voltajı |
Bu1 | Çıkartma Akımı @ Vt1 |
Vh | Dayanım Voltajı |
Evet. | Sürekli akım @ Vh |
VC | Sıkıştırma Voltajı @ IPP |
IPP | Maksimum Zirve Nabız Akımı |
VBR | Çökme Voltajı @ IT |
CJ | Parazit Kapasitesi |
Elektriksel özellikler (AB = 25°C, aksi belirtilmedikçe):
Simge | Test Durumu | En az | Tipkalkalı | En fazla.İmam | Birim |
VRWM | - Hayır. | - Hayır. | - Hayır. | 2.8 | V |
Ben...R | VRWM=2.8V, T=25°C | - Hayır. | 0.1 | 1.0 | μA |
Vt1 | Ben...t1=100μA | 3.0 | 3.7 | 4.5 | V |
Vh | Ben...h=10mA | 3.0 | - Hayır. | 4.0 | V |
VC |
Ben...PP=2A, tp=8/20μs (Her satır) |
- Hayır. | - Hayır. | 5.0 | V |
VC |
Ben...PP=10A, tp=8/20μs (Her satır) |
- Hayır. | - Hayır. | 8.0 | V |
VC |
Ben...PP=24A, tp=8/20μs (Her satır) |
- Hayır. | - Hayır. | 14.0 | V |
CJ |
VR=3.0V, f=1MHz (Her satır) |
- Hayır. | 1.5 | 2.5 | pF |
ESD DizileriKarakteristik Eğimler:
Şekil 1. 8/20μs Nabız Dalga Forması Şekil 2.Bağlama Voltajı VCŞimdiki IPP
Şekil 3.GND'ye I/O'nun ESD'ye sıkıştırılması
(+8kV IEC 61000-4-2'ye göre temas) Şekil4.Normal Kapasitans ve Voltaj
MSOP-8 Paket Şeması ve Boyutları:
Simge | Millimetre | Inç | ||
En az | Maksimum | En az | Maksimum | |
A | 4.800 | 5.000 | 0.189 | 0.196 |
B | 3.800 | 4.000 | 0.150 | 0.157 |
C | 1.350 | 1.750 | 0.054 | 0.068 |
D | 0.350 | 0.490 | 0.014 | 0.019 |
F | 0.400 | 1.250 | 0.016 | 0.049 |
G | 1.27 BSC. | 0.05 BSC. | ||
J | 0.180 | 0.250 | 0.007 | 0.009 |
K | 0.100 | 0.250 | 0.004 | 0.008 |
P | 5.800 | 6.200 | 0.229 | 0.244 |
R | 0.250 | 0.500 | 0.010 | 0.019 |
