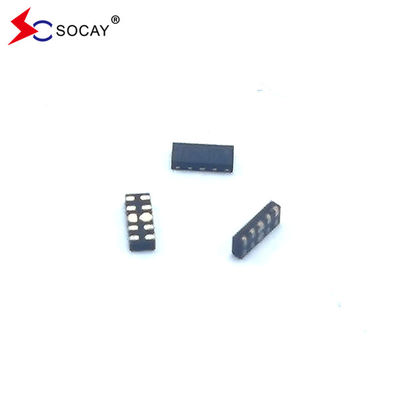

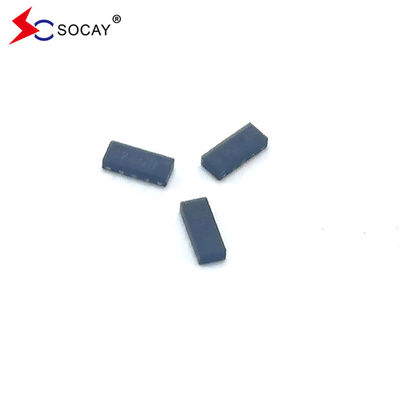

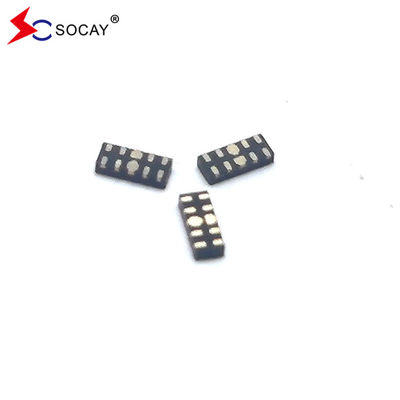

DFN2510-10L ESD Dizileri SE05NRD34GU ESD Koruması için Çalışma Voltajı 5.0V
ESD Dizileri DATASHEET:SE05NRD34GU_v2307.1.pdf
ESD Dizileri Özellikleri:
Yanıt süresi < 1 ns
ESD Arrays Uygulamalar:
ESD Arrays Mekanik Özellikleri:
ESD Dizileri Fonksiyonel Şekil:
ESD Dizileri Mutlak En Yüksek Sıralamalar (T)A=25°C, aksi belirtilmedikçe):
Simge | Parametreler | Değer | Birimler |
TLST | Kurşun Lehimleme Sıcaklığı | 260 (10 saniye) | °C |
TSTG | Depolama sıcaklık aralığı | -55 ile +150 arasında | °C |
Topla | Çalışma sıcaklık aralığı | -55 ile +125 arasında | °C |
VESD | IEC 61000-4-2 (Hava) uyarınca ESD | ±20 | KV |
IEC 61000-4-2'ye göre ESD (Bağlantı) | ±15 | ||
IV-V eğri özellikleri:
Simge | Parametreler |
IPP | Maksimum ters en yüksek atım akımı |
VC | Sıkıştırma Voltajı @ IPP |
VRWM | Çalışma zirve ters voltajı |
IR | Maksimum Ters Sızıntı Akımı @ VRWM |
VBR | Çökme Voltajı @ IT |
İT | Sınav akımı |
Eğer | İleri akım |
VF | İleri Voltaj @ IF |
Elektriksel özellikler (AB = 25°C, aksi belirtilmedikçe):
Simge | Test Durumu | En az | Tipik | Maksimum | Birimler |
VRWM | GND'ye herhangi bir I/O pin | - Hayır. | - Hayır. | 5.0 | V |
IR | VRWM=5V, T=25°C | - Hayır. | - Hayır. | 1.0 | μA |
VBR | IT = 1mA | 6.0 | - Hayır. | - Hayır. | V |
VC | IPP=1A, tp=8/20μs | - Hayır. | 10 | - Hayır. | V |
VC | IPP=4A, tp=8/20μs | - Hayır. | 13 | - Hayır. | V |
CJ | VR=0V, f=1MHz | - Hayır. | 0.60 | - Hayır. | pF |
CJ | VR=0V, f=1MHz | - Hayır. | 0.40 | - Hayır. | pF |
ESD Arrays Uygulama Bilgisi:
HDMI Arabirimi için Layout Top ViewSE05NRD34GU
DFN2510-10L Paket Şeması ve Boyutları:
Simge | Boyutlar Milimetre | ||
- Min. | - Hayır. | - Max. - Hayır. | |
A | 0.45 | 0.50 | 0.55 |
A1 | - Hayır. | 0.02 | 0.05 |
b | 0.15 | 0.20 | 0.25 |
b1 | 0.35 | 0.40 | 0.45 |
b2 | 0.20 | 0.25 | 0.30 |
c | 0.10 | 0.15 | 0.20 |
D | 2.45 | 2.50 | 2.55 |
e | 0.50 BSC | ||
- Evet. | 2.00 BSC | ||
E | 0.95 | 1.00 | 1.05 |
L | 0.35 | 0.40 | 0.45 |
L1 | 0.075 REF | ||
L2 | 0.050 REF | ||
h | 0.08 | 0.12 | 0.15 |
R | 0.05 | 0.10 | 0.15 |
