Name: SE03N6L01GZ ESD Dizisi Düşük Kapasiteli ESD Koruması Çalışma Voltajı 3.3V
Brand: SOCAY
SKU: SE03N6L01GZ
Rating: 4.9 (112 reviews)

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Bileşen Adı: ESD Dizileri

Bileşen Paketi: DFN1006-2L

Vrwm (Maks.): 3.3V

Vbr (Min.): 5.0v

Vbr (Maks.): 6.5V

BT: 1mA

IR (Maks.): 1.0μA

Vc (Tip.) (Ipp=1A): 9.0V

Vc (Tip.) (Ipp=5A): 19.0V

Cj (Tip.): 0.4pF

Vurgulamak:

ESD Dizisi 3.3V

Düşük Kapasitanslı ESD Dizisi

Düşük Kapasite ESD Koruması

Temel bilgiler

Menşe yeri: Shenzhen Guangdong Çin

Marka adı: SOCAY

Sertifika: REACH RoHS ISO

Model numarası: SE03N6L01GZ

belge: Ürün Broşürü PDF

Ödeme & teslimat koşulları

Teslim süresi: 5-8 iş günü

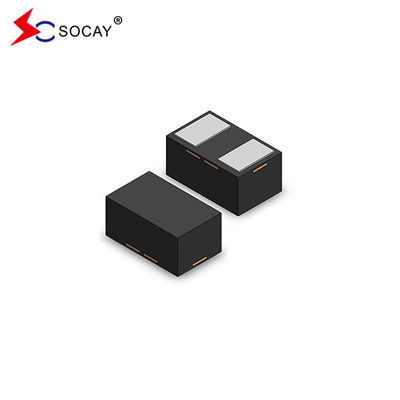

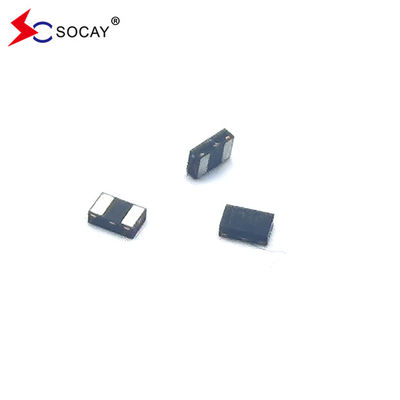

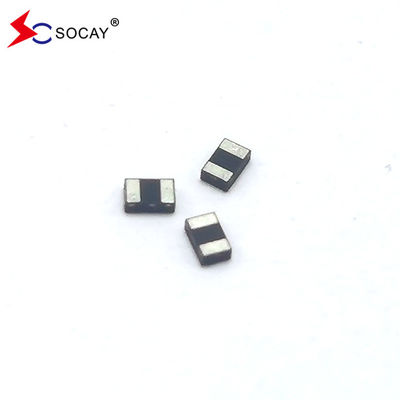

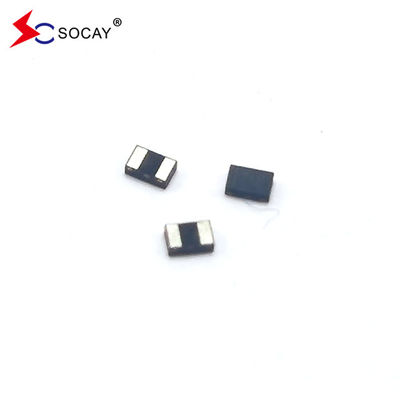

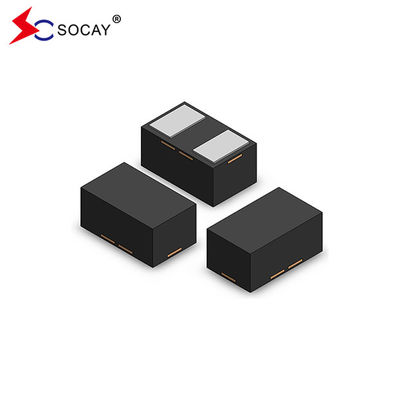

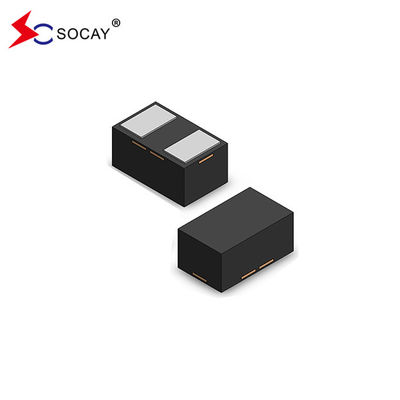

Fotoğraf Galerisi

SE03N6L01GZ ESD Dizisi Düşük Kapasiteli ESD Koruması Çalışma Voltajı 3.3V

Ürün Açıklaması

ESD Koruması için Düşük Kapasiteli ESD Dizileri SE03N6L01GZ Çalışma Voltajı 3.3V

ESD Dizileri DATASHEET:SE03N6L01GZ_v2204.1.pdf

ESD Dizileri Özellikleri:

Çalışma Voltajı: 3.3V
Düşük sızıntı: nA seviyesi
Düşük Kapasite
Aşırı düşük sıkıştırma voltajı
RoHS uyumlu

ESD Arrays Uygulamalar:

Hücresel Telefonlar ve Aksesuarlar
Dijital Görsel Arayüz (DVI)
RF devreleri
Port Göster
USB portları
MDDI Portları
PCI Express

ESD Arrays Mekanik Özellikleri:

DFN1006 (1.0x0.6x0.5mm) Paket
Ağırlık: 0.5 miligram (yaklaşık)
Rulo başına miktar: 10.000 pcs
Makara Boyutu: 7 inç
Kurşun bitirici: kurşunsuz

ESD Dizileri Fonksiyonel Şekil:

SE03N6L01GZ ESD Dizisi Düşük Kapasiteli ESD Koruması Çalışma Voltajı 3.3V 0

ESD Dizileri Mutlak En Yüksek Sıralamalar (T)_A=25°C, aksi belirtilmedikçe):


Simge	Parametreler	Değer	Birimler
T_L	Kurşun Lehimleme Sıcaklığı	260 (10 saniye)	oC
T_OP	Çalışma sıcaklık aralığı	-55 ile +125 arasında	°C
T_STG	Depolama sıcaklık aralığı	-55 ile +150 arasında	°C
V_ESD	IEC61000-4-2'ye göre ESD (Hava)	±25	KV
	IEC61000-4-2'ye göre ESD (Bağlantı)	±25

Elektriksel Özellikler (T_A=25Farklı belirtilmedikçe °C):

Parametreler	Simge	Koşullar	- Min.	Tipik.	- Max. - Hayır.	Birimler
Ters çalışma voltajı	VRWM	- Hayır.	- Hayır.	- Hayır.	3.3	V
Çökme Voltajı	VBR	IT = 1mA	5.0	- Hayır.	6.5	V
Sızıntı akımı	IR	VRWM = 3.3V	- Hayır.	- Hayır.	1.0	μA
Sıkıştırma Voltajı	VC	IPP = 1A, tP = 8/20μs	- Hayır.	9.0	- Hayır.	V
Sıkıştırma Voltajı	VC	IPP = 5A, tP = 8/20μs	- Hayır.	19.0	- Hayır.	V
Bağlantı Kapasitesi	CJ	VR = 0V, f = 1MHz	- Hayır.	0.4	- Hayır.	pF

ESD Arrays Karakteristik Eğimler:

Şekil 1.8/20 US Nabız Dalga Forması

Şekil 2.ESDPÖldürmeWAveform(IEC 61000-4-2 uyarınca)

DFN1006-2L Paket Şeması ve Boyutları:

Simge	Millimetre		Inç
	- Min.	- Max. - Hayır.	- Min.	- Max. - Hayır.
A	0.450	0.550	0.018	0.022
A1	0.010	0.070	0.000	0.003
D	0.950	1.050	0.037	0.041
E	0.550	0.650	0.022	0.026
D1	0.450 REF		0.018 REF
E1	0.400 REF		0.016 REF
b	0.275	0.325	0.011	0.013
e	0.675	0.725	0.027	0.029
L	0.275	0.325	0.011	0.013
L1	0.010 REF		0.000 REF

SE03N6L01GZ ESD Dizisi Düşük Kapasiteli ESD Koruması Çalışma Voltajı 3.3V 3
